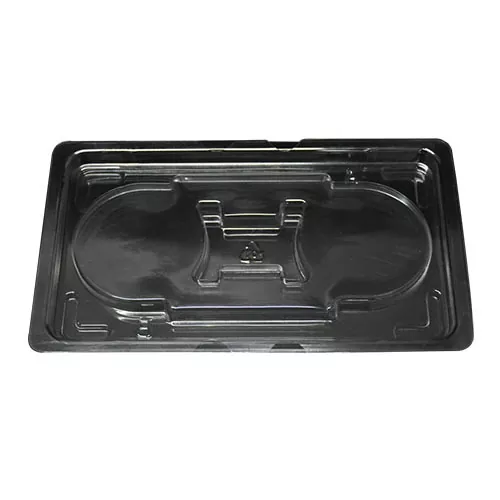

บรรจุภัณฑ์เทอร์โมพลาสติกป้องกันไฟฟ้าสถิตสำหรับขั้วต่ออิเล็กทรอนิกส์

บรรจุภัณฑ์เทอร์โมพลาสติกป้องกันไฟฟ้าสถิตสำหรับขั้วต่ออิเล็กทรอนิกส์ของโรงงาน Shunxin ผลิตจากแผ่น PET/PS/PP และให้ประสิทธิภาพในการกระจายไฟฟ้าสถิตอย่างถาวร ถาดมีจำหน่ายในเกรดป้องกันไฟฟ้าสถิต กึ่งสื่อไฟฟ้า และสื่อไฟฟ้า ซึ่งสามารถเลือกได้อย่างยืดหยุ่นตามความไวของชิ้นส่วนอิเล็กทรอนิกส์ต่างๆ แม่พิมพ์สามารถพัฒนาตามแบบ 3D ของตัวเชื่อมต่อหรือตัวอย่างทางกายภาพ โดยมีความแม่นยำของร่องที่ ≤±0.1 มม. เพื่อการวางตำแหน่งที่แม่นยำ โครงเสริมความแข็งแรงและโครงสร้างการวางตำแหน่งมีไว้รอบๆ ถาด ช่วยให้วางซ้อนกันได้มากกว่า 10 ชั้นได้อย่างมั่นคง ขนาดภายนอก รูวางตำแหน่ง และมุมป้องกันการแยกชิ้นส่วนสามารถปรับแต่งได้ทั้งหมด

ข้อดีของผลิตภัณฑ์

1. มีเกรดป้องกันไฟฟ้าสถิตให้เลือกสามระดับ – เกรดป้องกันไฟฟ้าสถิต (10⁹~10¹¹Ω) / เกรดกึ่งตัวนำ (10⁶~10⁹Ω) / เกรดสื่อกระแสไฟฟ้า (10³~10⁶Ω) เลือกได้อย่างยืดหยุ่นตามความไวของส่วนประกอบ

2. การวางตำแหน่งที่แม่นยำ ±0.1 มม. – สามารถควบคุมพิกัดความเผื่อของร่องได้ภายใน ±0.1 มม. ทำให้ขั้วต่ออยู่ในตำแหน่งที่ปลอดภัยโดยไม่สั่น หลุดออก หรือพลิกคว่ำ

3. การปรับแต่งเฉพาะตัวเชื่อมต่อ – ช่องวางตำแหน่งเฉพาะสามารถปรับแต่งได้สำหรับส่วนหัวของพิน ตัวเชื่อมต่อแบบบอร์ดถึงบอร์ด ตัวเชื่อมต่อแบบวงกลม และประเภทตัวเชื่อมต่ออื่น ๆ เพื่อรองรับรูปร่างของผลิตภัณฑ์ที่แตกต่างกัน

4. การออกแบบวางซ้อนกันได้ – การเสริมโครงและโครงสร้างการวางตำแหน่งทำให้สามารถวางซ้อนกันได้มากกว่า 10 ชั้นได้อย่างมั่นคง ในขณะที่การซ้อนจะช่วยประหยัดพื้นที่ในการจัดเก็บ

5. เข้ากันได้กับสายการผลิตอัตโนมัติ - สามารถปรับแต่งขนาดภายนอก รูวางตำแหน่ง และมุมป้องกันการแยกชิ้นส่วนได้ พร้อมรองรับการสแกนบาร์โค้ด MES และการตรวจสอบย้อนกลับ

6. ตัวเลือกวัสดุที่หลากหลาย – PET (เป็นมิตรกับสิ่งแวดล้อม โปร่งใสสูง และเหมาะสำหรับการปฏิบัติตามข้อกำหนดในการส่งออก), PS (ประหยัด), PP (ทนต่ออุณหภูมิและสารเคมี) และวัสดุอื่นๆ

7. การรักษาพื้นผิวแบบยืดหยุ่น – โปร่งใส (สำหรับการตรวจสอบด้วยสายตา) / สีดำ (สำหรับประสิทธิภาพการนำไฟฟ้าหรือการลดสัญญาณรบกวน) / ฝูง (สำหรับการป้องกันการลื่นและรอยขีดข่วน)

สถานการณ์การใช้งาน

1: การผลิตตัวเชื่อมต่อแบบอิเล็กทรอนิกส์: มูลค่าการผลิตและบรรจุภัณฑ์สำเร็จรูปสำหรับส่วนหัวของพิน ซ็อกเก็ตพิน ตัวเชื่อมต่อระหว่างบอร์ดกับบอร์ด ตัวเชื่อมต่อแบบ wire-to-board และตัวเชื่อมต่อแบบวงกลม

2: การประชุมเชิงปฏิบัติการการผลิต SMT: ถาดจ่ายส่วนประกอบและการวางตำแหน่งสำหรับตัวเชื่อมต่อก่อนการประกอบ SMT

3: การบรรจุและการทดสอบเซมิคอนดักเตอร์: การจัดการและการขนส่งส่วนประกอบตัวเชื่อมต่อที่ป้องกันไฟฟ้าสถิตระหว่างการบรรจุและการทดสอบระดับชิป

4: อิเล็กทรอนิกส์สำหรับยานยนต์: บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตและการหมุนเวียนด้านลอจิสติกส์สำหรับขั้วต่อยานยนต์และขั้วต่อชุดสายไฟ

5: การประกอบอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: การป้อนส่วนประกอบและบรรจุภัณฑ์ผลิตภัณฑ์สำเร็จรูปสำหรับขั้วต่อภายในที่ใช้ในโทรศัพท์มือถือ คอมพิวเตอร์ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ

6: อิเล็กทรอนิกส์ทางการแพทย์: บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตและการขนส่งตัวเชื่อมต่อที่มีความแม่นยำภายในอุปกรณ์ทางการแพทย์

อุตสาหกรรมทั่วไป: การผลิตตัวเชื่อมต่อ, การประกอบ SMT, บรรจุภัณฑ์และการทดสอบเซมิคอนดักเตอร์, อิเล็กทรอนิกส์ยานยนต์, การประกอบเครื่องใช้ไฟฟ้า, อุปกรณ์การแพทย์

คำถามที่พบบ่อย

คำถามที่ 1: ถาดขั้วต่ออิเล็กทรอนิกส์ป้องกันไฟฟ้าสถิตและถาดเทอร์โมฟอร์มทั่วไปแตกต่างกันอย่างไร

ตอบ: ถาดที่ขึ้นรูปด้วยความร้อนแบบธรรมดาเป็นฉนวนและสามารถสะสมประจุไฟฟ้าสถิตได้ง่ายโดยไม่กระจายไป การสัมผัสกับชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนอาจทำให้เกิดความเสียหายจากประจุไฟฟ้าสถิต (ESD) ถาดป้องกันไฟฟ้าสถิตย์ใช้สารตัวเติมที่เป็นสื่อกระแสไฟฟ้าที่เติมลงในวัสดุหรือสารเคลือบป้องกันไฟฟ้าสถิตที่เคลือบบนพื้นผิวเพื่อรักษาความต้านทานพื้นผิวให้อยู่ในช่วง 10⁶~10⁹Ω ช่วยให้ประจุไฟฟ้าสถิตกระจายไปอย่างรวดเร็วและลดความเสี่ยงที่เกิดจากการสะสมไฟฟ้าสถิต นี่เป็นมาตรการป้องกันที่สำคัญสำหรับบรรจุภัณฑ์ขั้วต่ออิเล็กทรอนิกส์

คำถามที่ 2: ตัวเชื่อมต่อมีความปลอดภัยภายในถาดอย่างไร พวกเขาจะเคลื่อนไหวระหว่างการขนส่งหรือไม่?

ตอบ: ถาดป้องกันไฟฟ้าสถิตย์ของ Shunxin ได้รับการขึ้นรูปตามรูปร่างของตัวเชื่อมต่อ โดยมีการควบคุมความคลาดเคลื่อนของร่องภายใน ± 0.1 มม. ผลิตภัณฑ์ส่วนหัวของพินใช้ช่องยาวเพื่อยึดปลายทั้งสองด้านของฐานพิน ตัวเชื่อมต่อระหว่างบอร์ดกับบอร์ดใช้ร่องแบนที่พอดีกับรูปทรงของผลิตภัณฑ์ ขั้วต่อแบบวงกลมใช้โครงสร้างการวางตำแหน่งรูปวงแหวนเพื่อยึดตัวเครื่อง เมื่อวางลงในถาดแล้ว ขั้วต่อยังคงอยู่ในตำแหน่งที่ปลอดภัยโดยไม่สั่น หลุดออก หรือพลิกคว่ำ

คำถามที่ 3: ประสิทธิภาพการป้องกันไฟฟ้าสถิตจะคงอยู่ถาวรหรือจะลดลงเมื่อเวลาผ่านไปหรือไม่

ตอบ: ถาดป้องกันไฟฟ้าสถิตย์ของ Shunxin ใช้สารตัวเติมที่เป็นสื่อกระแสไฟฟ้าที่เติมลงในวัสดุแผ่นหรือสารเคลือบป้องกันไฟฟ้าสถิตแบบถาวร เพื่อให้ประสิทธิภาพในการป้องกันไฟฟ้าสถิตในระยะยาว ซึ่งปกติจะไม่ลดลงเมื่อเวลาผ่านไปหรือจากการใช้งานซ้ำๆ อย่างไรก็ตาม การสัมผัสกับสภาพแวดล้อมที่มีอุณหภูมิสูงหรือมีความชื้นสูงเป็นเวลานาน หรือการเสียดสีซ้ำๆ อาจทำให้ประสิทธิภาพของพื้นผิวเปลี่ยนแปลงเล็กน้อย แนะนำให้ทำการตรวจสอบเฉพาะจุดเป็นประจำ

คำถามที่ 4: ถาดสามารถปรับให้เข้ากับสายการผลิตอัตโนมัติได้หรือไม่

ก. ใช่. ขนาดภายนอก รูวางตำแหน่ง และมุมป้องกันการแยกชิ้นส่วนของถาดป้องกันไฟฟ้าสถิต Shunxin สามารถปรับแต่งได้ตามอุปกรณ์อัตโนมัติของลูกค้า ถาดเหล่านี้ให้ความแม่นยำของมิติสูงและความแข็งแกร่งที่มั่นคง และสามารถปรับให้เข้ากับการทำงานอัตโนมัติ เช่น เครื่องวางตำแหน่ง SMT และการจัดการด้วยหุ่นยนต์
