คุณควรรู้อะไรบ้างเกี่ยวกับบรรจุภัณฑ์เทอร์โมพลาสติกป้องกันไฟฟ้าสถิตสำหรับอุปกรณ์อิเล็กทรอนิกส์

บรรจุภัณฑ์ ESD จำเป็นต้องควบคุมอะไรบ้าง

บรรจุภัณฑ์อิเล็กทรอนิกส์ทำหน้าที่เป็นส่วนหนึ่งของระบบการจัดการรอบๆ ส่วนประกอบ เมื่อส่วนประกอบนั้นไวต่อเหตุการณ์ไฟฟ้าสถิต ถาดจะต้องมีพฤติกรรมทางไฟฟ้าที่คาดการณ์ได้ นอกเหนือจากการจัดวางทางกายภาพ นี่คือเหตุผลที่ว่าทำไมบรรจุภัณฑ์ ESD จึงควรระบุผ่านวัสดุที่สามารถวัดได้และคุณลักษณะพื้นผิว แทนที่จะระบุผ่านรูปลักษณ์เพียงอย่างเดียว

ประจุไฟฟ้าสถิตสามารถเกิดขึ้นได้จากการสัมผัสและการแยกระหว่างวัสดุต่างๆ การเคลื่อนไหวระหว่างการจัดการ การเสียดสี และกิจกรรมการผลิตทั่วไปอื่นๆ ส่วนประกอบที่ละเอียดอ่อนอาจผ่านหลายขั้นตอนก่อนการประกอบขั้นสุดท้าย ดังนั้นบรรจุภัณฑ์จึงสามารถเปิด ถ่ายโอน ซ้อนและนำกลับมาใช้ใหม่ได้หลายครั้ง แต่ละขั้นตอนจะสร้างโอกาสในการเกิดสภาวะไฟฟ้าสถิตที่ไม่สามารถควบคุมได้ หากบรรจุภัณฑ์ไม่ได้รับการออกแบบอย่างเหมาะสม

โครงสร้างบรรจุภัณฑ์ยังส่งผลต่อการเคลื่อนย้ายผลิตภัณฑ์อีกด้วย ถาดที่มีช่องเฉพาะสามารถแยกส่วนประกอบแต่ละชิ้นออกจากกัน และลดการสัมผัสที่ไม่จำเป็นระหว่างชิ้นส่วนข้างเคียงโดยไม่จำเป็น สำหรับตัวเชื่อมต่อ เซ็นเซอร์ ส่วนประกอบที่เกี่ยวข้องกับ PCB และผลิตภัณฑ์ที่มีความแม่นยำอื่นๆ การควบคุมตำแหน่งช่วยให้การจัดการแบบแมนนวลและสายการผลิตมีระเบียบมากขึ้น

บรรจุภัณฑ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพผสมผสานการควบคุมไฟฟ้าสถิตเข้ากับโครงสร้างทางกายภาพ ฟังก์ชันทั้งสองไม่ควรถือเป็นคุณลักษณะที่แยกออกจากกัน

สิ่งสำคัญคือต้องเข้าใจว่าไม่ใช่ทุกชิ้นส่วนอิเล็กทรอนิกส์ที่มีความไวหรือข้อกำหนดในการจัดการเหมือนกัน บรรจุภัณฑ์เซมิคอนดักเตอร์ ตัวเชื่อมต่อ เซ็นเซอร์ โมดูลออปติคอล และแผงวงจรที่ประกอบแล้วอาจแตกต่างกันในด้านน้ำหนัก รูปร่าง พื้นผิวสัมผัส และสภาพแวดล้อมของกระบวนการ ดังนั้นบรรจุภัณฑ์จึงควรได้รับการพัฒนาโดยอิงจากผลิตภัณฑ์จริง แทนที่จะอาศัยโครงสร้างถาดอเนกประสงค์แบบเดียว

• พฤติกรรม ESD ที่กำหนด:ควรระบุลักษณะทางไฟฟ้าตามข้อกำหนดของส่วนประกอบและกระบวนการ
• ตำแหน่งที่มั่นคง:แต่ละช่องสามารถจำกัดการเคลื่อนไหวที่ไม่พึงประสงค์ระหว่างการจัดการได้
• โครงสร้างที่เหมาะสม:ความหนา ความลึก และรูปทรงของผนังควรตรงกับผลิตภัณฑ์ทางกายภาพ
• ความเข้ากันได้ของกระบวนการ:การวางซ้อน การวางรัง การตรวจสอบ และการจัดการด้านข้างเส้นควรได้รับการพิจารณาตั้งแต่ต้น

เทอร์โมพลาสติกชนิดใดที่เหมาะกับการใช้งาน ESD ที่แตกต่างกัน

การเลือกเทอร์โมพลาสติกมีผลมากกว่าพฤติกรรมทางไฟฟ้า นอกจากนี้ยังกำหนดความแข็งแกร่ง ความต้านทานแรงกระแทก ความยืดหยุ่น ความโปร่งใส พฤติกรรมของอุณหภูมิ ลักษณะที่ปรากฏ และการขึ้นรูป สำหรับถาดอิเล็กทรอนิกส์ คุณสมบัติเหล่านี้จำเป็นต้องได้รับการพิจารณาร่วมกัน เนื่องจากวัสดุที่มีคุณสมบัติที่ต้องการประการหนึ่งอาจทำให้เกิดข้อจำกัดในด้านอื่นได้

พีพี สำหรับการจัดการซ้ำ

พีพี มีประโยชน์เมื่อถาดต้องการการผสมผสานระหว่างความต้านทานความล้าจากการดัดงอ ความต้านทานการตกหล่น และทนต่ออุณหภูมิ คุณลักษณะเหล่านี้มีความเกี่ยวข้องในการใช้งานที่อาจโหลด ถ่ายโอน ซ้อน หรือส่งคืนถาดซ้ำไปยังพื้นที่การผลิต

สภาพแวดล้อม SMT อาจเกี่ยวข้องกับการจัดการบ่อยครั้งและการเคลื่อนย้ายที่เป็นระบบระหว่างขั้นตอนกระบวนการ อาจพิจารณาโครงสร้างแบบ PP โดยที่บรรจุภัณฑ์ต้องทนต่อการใช้งานซ้ำๆ ในขณะที่ยังคงรักษาคุณลักษณะทางไฟฟ้าสถิตที่กำหนดไว้

สัตว์เลี้ยง เพื่อความโปร่งใสและความแข็งแกร่ง

สัตว์เลี้ยง ให้ความโปร่งใสสูงและความแข็งที่ดี ทำให้มีประโยชน์ในกรณีที่การตรวจสอบส่วนประกอบและการมองเห็นผลิตภัณฑ์เป็นสิ่งสำคัญ ถาดโปร่งใสช่วยให้ผู้ปฏิบัติงานระบุการจัดเรียงส่วนประกอบได้ง่ายขึ้น โดยไม่ต้องถอดแต่ละรายการออกจากตำแหน่ง

ทัศนวิสัยยังสนับสนุนขั้นตอนการทำงานที่มุ่งเน้นการตรวจสอบอีกด้วย เมื่อแนวคิดเรื่องบรรจุภัณฑ์ช่วยให้ผู้ปฏิบัติงานมองเห็นผลิตภัณฑ์ได้โดยตรง ถาดจึงสามารถจัดระเบียบได้ในขณะที่ยังคงมองเห็นส่วนประกอบได้ชัดเจน

ป.ล สำหรับโครงสร้างถาดทั่วไป

ป.ล ค่อนข้างเปราะและมีความโปร่งใสต่ำกว่า PET เล็กน้อย อย่างไรก็ตาม สามารถพิจารณาได้สำหรับถาดหมุนเวียนชิ้นส่วนอิเล็กทรอนิกส์ทั่วไปซึ่งมีโครงสร้างโดยรวมและสภาพแวดล้อมการจัดการที่เข้ากันได้กับคุณลักษณะของมัน

ตัวเลือกที่ถูกต้องไม่ควรขึ้นอยู่กับชื่อวัสดุเพียงอย่างเดียว น้ำหนักส่วนประกอบจริง ขนาดของโพรง ผลกระทบที่คาดหวัง สภาวะอุณหภูมิ ข้อกำหนดด้านความโปร่งใส และความถี่ในการจัดการที่ตั้งใจไว้ ล้วนมีอิทธิพลต่อการเลือก

ในทางปฏิบัติ สมรรถนะทางไฟฟ้าควรยังคงเชื่อมโยงกับสมรรถนะทางกล ถาดอาจมีช่วงความต้านทานที่ต้องการแต่ยังคงไม่เหมาะกับผลิตภัณฑ์หากรูปร่าง ความยืดหยุ่น หรือพฤติกรรมของอุณหภูมิไม่ตรงกับสภาพแวดล้อมในการจัดการ

ควรระบุความต้านทานพื้นผิวอย่างไร?

ความต้านทานพื้นผิวเป็นหนึ่งในพารามิเตอร์ทางเทคนิคที่สำคัญในบรรจุภัณฑ์ ESD เนื่องจากเป็นวิธีที่สามารถวัดได้ในการอธิบายพฤติกรรมทางไฟฟ้าของวัสดุบรรจุภัณฑ์ ควรเลือกช่วงเป้าหมายตามข้อกำหนด ESD ของส่วนประกอบและสภาพแวดล้อมการจัดการโดยรอบ

โปรแกรมบรรจุภัณฑ์แบบกำหนดเองสามารถระบุความต้านทานพื้นผิวได้ตั้งแต่ 1.0×10⁴Ω ถึง 1.0×10¹¹Ω ช่วงดังกล่าวครอบคลุมข้อกำหนดด้านการควบคุมไฟฟ้าสถิตหลายประการ แต่การมีอยู่ของช่วงกว้างไม่ได้หมายความว่าค่าเดียวจะเหมาะสมโดยอัตโนมัติสำหรับทุกการใช้งาน

สภาพแวดล้อมการผลิตแบบอิเล็กทรอนิกส์ที่แตกต่างกันอาจมีข้อกำหนดที่แตกต่างกันสำหรับการควบคุมการชาร์จ การจัดการวัสดุ และการรวมกระบวนการ ถาดที่ใช้สำหรับการหมุนเวียนส่วนประกอบทั่วไปอาจมีข้อกำหนดเฉพาะที่แตกต่างจากถาดที่ใช้สำหรับการตรวจสอบที่มีความละเอียดอ่อน การจัดการแบบอัตโนมัติ หรือการบรรจุส่วนประกอบที่มีโครงสร้างนำไฟฟ้าแบบเปลือย

เริ่มต้นด้วยข้อกำหนดส่วนประกอบ

คำถามแรกควรคือระดับการควบคุม ESD ที่จำเป็นสำหรับส่วนประกอบและกระบวนการจัดการ ข้อมูลจำเพาะของบรรจุภัณฑ์ควรได้รับการพัฒนาตามข้อกำหนดนั้น แทนที่จะเลือกค่าทางไฟฟ้าเพียงเพราะว่ามีการใช้กันทั่วไป

พิจารณาระบบบรรจุภัณฑ์ที่สมบูรณ์

ถาดเป็นเพียงองค์ประกอบหนึ่งของสภาพแวดล้อมบรรจุภัณฑ์ กล่องด้านนอก วัสดุกันกระแทก ตัวแยก พื้นผิวการทำงาน อุปกรณ์ขนย้าย และส่วนประกอบบรรจุภัณฑ์อื่นๆ อาจส่งผลต่อสภาวะไฟฟ้าสถิตรอบๆ ผลิตภัณฑ์ได้เช่นกัน

สิ่งนี้ทำให้การคิดในระดับระบบมีความสำคัญ ถาดที่มีคุณสมบัติต้านทานที่ควบคุมได้ควรถูกรวมเข้ากับกระบวนการขนย้ายที่รับรู้พฤติกรรมทางไฟฟ้าของวัสดุและอุปกรณ์โดยรอบ

เชื่อมต่อความต้านทานด้วยเรขาคณิต

ข้อกำหนดทางไฟฟ้าไม่ควรทำให้วิศวกรมองข้ามการป้องกันทางกายภาพ ความลึกของโพรง ระยะห่างของผนัง และโครงสร้างการวางตำแหน่งจำเป็นต้องปกป้องส่วนประกอบในขณะที่ยังคงรักษาฟังก์ชันไฟฟ้าสถิตที่จำเป็นไว้

• กำหนดช่วงความต้านทานที่ต้องการ:เชื่อมต่อค่าเป้าหมายกับข้อกำหนดการป้องกัน ESD จริง
• รักษาส่วนประกอบให้อยู่ในตำแหน่งควบคุม:ใช้ช่องว่างและค้นหาคุณสมบัติตามที่จำเป็น
• ตรวจสอบสภาพแวดล้อมการจัดการที่สมบูรณ์:พิจารณาวัสดุและอุปกรณ์อื่นๆ ที่โต้ตอบกับถาด
• ตรวจสอบผลิตภัณฑ์สำเร็จรูป:ใช้อุปกรณ์ทดสอบความต้านทานที่เหมาะสมเพื่อตรวจสอบว่ามีคุณสมบัติทางไฟฟ้าตามที่กำหนด

ข้อมูลจำเพาะที่วัดผลได้ยังทำให้การสื่อสารระหว่างนักออกแบบบรรจุภัณฑ์ ผู้ผลิตส่วนประกอบ และทีมผู้ผลิตทำได้ง่ายขึ้น แทนที่จะอธิบายว่าถาดเป็นเพียง "ป้องกันไฟฟ้าสถิต" โครงการสามารถระบุช่วงความต้านทานที่ต้องการและโครงสร้างของวัสดุที่จำเป็นเพื่อให้บรรลุผลได้

ถาด ESD ควรได้รับการออกแบบอย่างไร

การควบคุมไฟฟ้าเป็นเพียงส่วนหนึ่งของปัญหาการออกแบบเท่านั้น ถาดอิเล็กทรอนิกส์ยังต้องยึดส่วนประกอบไว้อย่างแน่นหนา ช่วยให้สามารถบรรทุกและขนถ่ายได้จริง ติดตั้งอุปกรณ์ขนย้ายได้ และยังคงเข้ากันได้กับข้อกำหนดในการซ้อนหรือซ้อน

1. กำหนดซองผลิตภัณฑ์

เริ่มต้นด้วยขนาดที่แน่นอนของส่วนประกอบ บันทึกความยาว ความกว้าง ความสูง เส้นผ่านศูนย์กลาง ส่วนที่ยื่นออกมา ตำแหน่งตัวเชื่อมต่อ พื้นผิวที่บอบบาง และพื้นที่ใดๆ ที่ไม่ควรสัมผัสกับถาด

สำหรับส่วนประกอบอิเล็กทรอนิกส์ที่ไม่ปกติ ข้อมูลการออกแบบที่เป็นประโยชน์อาจมีขนาดหน้าตัดหลายขนาด มากกว่าหนึ่งขนาดโดยรวม สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับตัวเชื่อมต่อ เซ็นเซอร์ และชุด PCB ที่มีส่วนประกอบยื่นออกมา

2. สร้างช่องรอบๆ ผลิตภัณฑ์

ช่องเฉพาะสามารถควบคุมตำแหน่งของแต่ละส่วนในขณะที่สร้างการแยกระหว่างส่วนประกอบข้างเคียง รูปทรงของโพรงควรมีความสมดุลระหว่างการเก็บรักษาและการเข้าถึง การวางตำแหน่งที่หลวมมากเกินไปอาจทำให้มีการเคลื่อนไหวได้ ในขณะที่รูปทรงที่มีข้อจำกัดมากเกินไปอาจทำให้การบรรทุกและการขนถ่ายทำได้ยาก

3. พิจารณาความหนาของผนัง

ความหนาของผนังส่งผลต่อความแข็งแกร่งของถาด น้ำหนัก และพฤติกรรมการขึ้นรูป โพรงขนาดใหญ่และโครงสร้างลึกอาจต้องพิจารณาอย่างรอบคอบในการกระจายวัสดุระหว่างการเทอร์โมฟอร์ม ดังนั้นควรประเมินความหนาควบคู่ไปกับทิศทางการขึ้นรูปและรูปทรงของถาดสุดท้าย

4. เพิ่มคุณสมบัติการซ้อนหรือการซ้อน

ถาดอิเล็กทรอนิกส์แบบใช้ซ้ำได้มักจะต้องวางซ้อนกันเมื่อโหลดและซ้อนกันเมื่อว่างเปล่า คุณสมบัติเหล่านี้สามารถลดความซับซ้อนในการจัดเก็บและปรับปรุงประสิทธิภาพการจัดการ แต่จำเป็นต้องออกแบบรูปทรงเพื่อให้ถาดที่เรียงซ้อนกันมีความเสถียรและช่องต่างๆ จะไม่รบกวนกัน

5. ปกป้องพื้นผิวที่บอบบาง

ส่วนประกอบอาจมีตัวเรือน ขั้วต่อ เลนส์ หมุด หรือพื้นผิวสำเร็จรูปที่สัมผัสได้ซึ่งต้องมีการควบคุมการสัมผัส หากเหมาะสม ถาดสามารถกำหนดค่าด้วยแผ่นป้องกันหรือคุณสมบัติกันกระแทกที่เลือก เพื่อให้ผลิตภัณฑ์ได้รับการรองรับโดยไม่ต้องสัมผัสกับพื้นผิวโดยไม่จำเป็น

6. แผนการจัดการอัตโนมัติ

โรงงานอิเล็กทรอนิกส์อาจเคลื่อนย้ายถาดด้วยตนเองโดยใช้รถเข็น สายพานลำเลียง หรืออุปกรณ์ขนย้ายอัตโนมัติ โครงสร้างถาดควรเข้ากันได้กับกระบวนการที่ต้องการ รวมถึงจุดเข้าใช้งาน ความสูงในการเรียงซ้อน การวางแนว และทิศทางในการโหลด

การออกแบบถาดที่เชื่อถือได้มากที่สุดจึงเป็นแบบเฉพาะการใช้งาน พวกเขาไม่ต้องพึ่งพารูปแบบช่องคงที่เมื่อผลิตภัณฑ์มีรูปร่างที่เป็นเอกลักษณ์หรือมีข้อกำหนดในการจัดการพิเศษ

เหตุใดเทอร์โมฟอร์มจึงมีประโยชน์สำหรับถาดอิเล็กทรอนิกส์

เทอร์โมฟอร์มมีประโยชน์อย่างยิ่งเมื่อบรรจุภัณฑ์อิเล็กทรอนิกส์ต้องมีช่องที่กำหนดเอง พื้นผิวขนาดใหญ่ รูปทรงโค้งมน หรือขนาดถาดกว้าง สามารถขึ้นรูปแผ่นเทอร์โมพลาสติกที่ให้ความร้อนเหนือเครื่องมือเพื่อสร้างโครงสร้างเฉพาะของผลิตภัณฑ์โดยไม่ต้องบังคับให้ทุกการใช้งานอยู่ในรูปแบบมาตรฐานขนาดเล็ก

นี่เป็นสิ่งสำคัญสำหรับอุปกรณ์อิเล็กทรอนิกส์ เนื่องจากบรรจุภัณฑ์ส่วนประกอบอาจแตกต่างกันตั้งแต่ชิ้นส่วนขนาดเล็กไปจนถึงส่วนประกอบขนาดใหญ่และระบบหลายส่วน ถาดหนึ่งอาจต้องมีตะแกรงที่มีช่องเล็กๆ ในขณะที่อีกถาดหนึ่งอาจต้องมีช่องลึกสำหรับการประกอบขนาดใหญ่

ความสามารถในรูปแบบขนาดใหญ่

บรรจุภัณฑ์ที่ขึ้นรูปด้วยความร้อนสามารถผลิตได้ในขนาดสูงสุดประมาณ 1300 × 750 × 740 มม. ขึ้นอยู่กับโครงสร้างถาดจริงและข้อกำหนดในการผลิต ความสามารถในการขึ้นรูปแบบกว้างนี้มีประโยชน์เมื่อระบบบรรจุภัณฑ์ครอบคลุมการประกอบขนาดใหญ่หรือโซนผลิตภัณฑ์หลายโซน

เค้าโครงช่องที่กำหนดเอง

การขึ้นรูปด้วยความร้อนช่วยให้สามารถพัฒนารูปแบบของคาวิตี้รอบๆ การจัดเรียงผลิตภัณฑ์ได้ แต่ละช่องสามารถเว้นระยะห่างตามขนาดของส่วนประกอบ และฐานถาดโดยรวมสามารถปรับให้เข้ากับโครงสร้างการขนส่งหรือการจัดเก็บที่มีอยู่ได้

ความยืดหยุ่นในการพัฒนา

ผลิตภัณฑ์อิเล็กทรอนิกส์สามารถเปลี่ยนแปลงได้ในระหว่างการพัฒนา ตำแหน่งตัวเชื่อมต่อ ขนาดตัวเรือน การกำหนดค่า PCB และการจัดเตรียมอุปกรณ์เสริมทั้งหมดอาจได้รับการแก้ไข วิธีการเทอร์โมฟอร์มแบบยืดหยุ่นสามารถรองรับโครงการพัฒนาที่เลือกซึ่งจำเป็นต้องใช้เครื่องมือที่ปรับแต่งเองและโครงสร้างที่มีรูปแบบกว้าง

ความหลากหลายของวัสดุ

สามารถพิจารณา PP, PET, PS และเทอร์โมพลาสติกอื่นๆ ที่เหมาะสมได้ในกระบวนการเทอร์โมฟอร์ม ซึ่งช่วยให้สามารถประเมินความต้องการทางไฟฟ้า เครื่องกล และการมองเห็นของถาดร่วมกันได้

บูรณาการกับคุณสมบัติบรรจุภัณฑ์

แนวคิดการขึ้นรูปสามารถรวมพื้นที่การวางตำแหน่ง โครงสร้างซ้อน ช่องเปิด และรายละเอียดการทำงานอื่นๆ เข้าด้วยกัน ในกรณีที่จำเป็นต้องมีการปกป้องพื้นผิวเพิ่มเติม วัสดุกันกระแทกที่เลือกก็สามารถรวมเข้ากับการออกแบบบรรจุภัณฑ์ได้เช่นกัน

การขึ้นรูปด้วยความร้อนมีประโยชน์มากที่สุดเมื่อรูปทรงของบรรจุภัณฑ์จำเป็นต้องติดตามผลิตภัณฑ์อย่างใกล้ชิด แทนที่จะบังคับส่วนประกอบที่ซับซ้อนให้อยู่ในรูปแบบถาดทั่วไป

ยังคงควรเลือกกระบวนการผลิตตามรูปทรงของผลิตภัณฑ์ พฤติกรรมทางไฟฟ้าที่ต้องการ ปริมาณการผลิต และกลยุทธ์การบรรจุโดยรวม การขึ้นรูปด้วยความร้อนเป็นตัวเลือกของกระบวนการแทนที่จะเป็นคำตอบสากลสำหรับการใช้งานบรรจุภัณฑ์อิเล็กทรอนิกส์ทุกประเภท

ถาด ESD มักใช้ที่ไหน?

ถาดเทอร์โมฟอร์มที่ควบคุมด้วย ESD สามารถรองรับการผลิตอุปกรณ์อิเล็กทรอนิกส์และโลจิสติกส์ได้หลายขั้นตอน โครงสร้างที่แน่นอนขึ้นอยู่กับว่าบรรจุภัณฑ์นั้นมีไว้สำหรับการจัดเก็บ การตรวจสอบ การเคลื่อนย้ายสายการผลิต การหมุนเวียน หรือการขนส่ง

• ชิ้นส่วนอิเล็กทรอนิกส์:ตัวเชื่อมต่อ เซ็นเซอร์ ชิ้นส่วนที่เกี่ยวข้องกับ PCB ส่วนประกอบเซมิคอนดักเตอร์ และผลิตภัณฑ์ที่มีความไวต่อไฟฟ้าสถิตอื่นๆ สามารถจัดเรียงในช่องเฉพาะได้
• การจัดการ PCB:สามารถรองรับแผงวงจรและส่วนประกอบอิเล็กทรอนิกส์ได้ในระหว่างการจัดเก็บชั่วคราว การขนย้าย และการเคลื่อนย้ายสายการผลิต
• ชิ้นส่วนอิเล็กทรอนิกส์ที่มีความแม่นยำ:แต่ละช่องสามารถช่วยรักษาตำแหน่งที่เป็นระเบียบสำหรับส่วนประกอบตามข้อกำหนดในการจัดการที่กำหนดไว้
• การผลิตเอสเอ็มที:ถาดหมุนเวียนแบบใช้ซ้ำได้สามารถรองรับการเคลื่อนย้ายซ้ำๆ ระหว่างขั้นตอนการผลิตที่ต้องมีการควบคุมพฤติกรรมไฟฟ้าสถิต

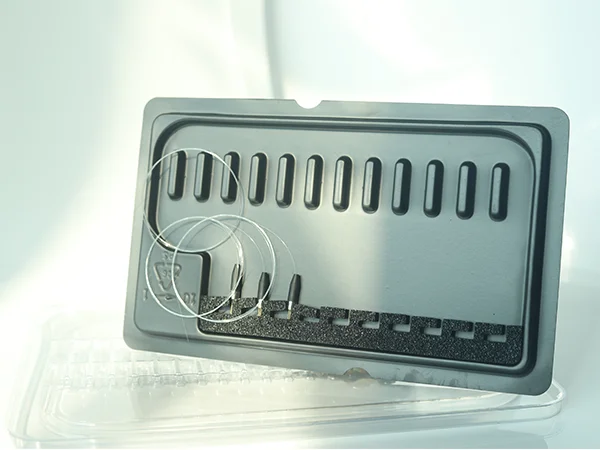

• ส่วนประกอบออปโตอิเล็กทรอนิกส์:สามารถกำหนดค่าบรรจุภัณฑ์สำหรับการสื่อสารด้วยแสงและชุดประกอบออปโตอิเล็กทรอนิกส์ที่มีเงื่อนไข ESD ที่ระบุ
• อุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรม:ส่วนประกอบและชุดประกอบขนาดใหญ่สามารถจัดระเบียบสำหรับการจัดเก็บ การขนส่งภายใน และการจัดการที่มีการควบคุม

การตรวจสอบส่วนประกอบ

ประโยชน์ของบรรจุภัณฑ์ที่เน้นการตรวจสอบจากการจัดวางตำแหน่งที่เป็นระเบียบและการเข้าถึงส่วนประกอบได้ชัดเจน เมื่อความโปร่งใสเป็นสิ่งสำคัญ สามารถพิจารณา PET สำหรับโครงสร้างที่ช่วยให้ผู้ปฏิบัติงานมองเห็นผลิตภัณฑ์ในขณะที่ยังคงอยู่ในถาด

SMT และการหมุนเวียนของสายการผลิต

Production environments can involve repeated tray movement between process stages. PP may be considered where fatigue resistance, impact resistance and temperature behavior align with the requirements of repeated handling.

การจัดการ PCB และการประกอบ

แผงวงจรและชุดประกอบสามารถมีขนาดที่ใหญ่กว่าและคุณสมบัติการติดตั้งที่เปราะบาง ช่องถาดจึงควรรองรับบอร์ดโดยไม่ต้องสัมผัสกับส่วนประกอบที่ไม่ได้รับการออกแบบให้รับน้ำหนัก

บรรจุภัณฑ์ออปโตอิเล็กทรอนิกส์

ส่วนประกอบการสื่อสารด้วยแสงสามารถมีพื้นผิวที่ละเอียดอ่อนและขนาดที่แม่นยำ โครงสร้างบรรจุภัณฑ์ควรคำนึงถึงการวางแนวส่วนประกอบ โซนสัมผัส การแยก และคุณสมบัติทางไฟฟ้าสถิตที่จำเป็น

ความสะอาดและการปกป้องผลิตภัณฑ์ทำงานร่วมกันอย่างไร

บรรจุภัณฑ์อิเล็กทรอนิกส์ไม่ได้เป็นเพียงอุปกรณ์ควบคุม ESD เท่านั้น ความสะอาดยังมีความสำคัญ โดยเฉพาะอย่างยิ่งเมื่อส่วนประกอบสัมผัสกับฝุ่น อนุภาค หรือการปนเปื้อนบนพื้นผิวในระหว่างการผลิต การออกแบบบรรจุภัณฑ์จึงควรคำนึงถึงพฤติกรรมของไฟฟ้าสถิตและความสะอาดทางกายภาพของถาด

สภาพแวดล้อมการผลิตที่สะอาดสามารถช่วยควบคุมการเกาะติดของฝุ่นระหว่างการผลิตถาดได้ การจัดการวัสดุ การขึ้นรูป การตัดแต่ง และการจัดเก็บควรได้รับการจัดการอย่างสม่ำเสมอ ดังนั้นถาดที่เสร็จแล้วจึงเหมาะสมกับการใช้งานทางอิเล็กทรอนิกส์ที่ต้องการ

ควบคุมพื้นที่ติดต่อ

พื้นผิวของส่วนประกอบทุกชิ้นไม่ควรสัมผัสบรรจุภัณฑ์เท่ากัน ผลิตภัณฑ์บางชนิดมีการตกแต่งพื้นผิวสวยงาม หน้าสัมผัสแบบเปลือย พื้นผิวฉายแสง หรือส่วนที่ยื่นออกมาที่ละเอียดอ่อน การออกแบบช่องสามารถจำกัดการสัมผัสที่ไม่จำเป็น และป้องกันพื้นที่ละเอียดอ่อนให้ห่างจากขอบโครงสร้าง

ใช้ส่วนแทรกป้องกันเมื่อเหมาะสม

การออกแบบบรรจุภัณฑ์ที่เลือกสามารถรวมวัสดุกันกระแทก เช่น ฟองน้ำ ซึ่งจำเป็นต้องมีชั้นสัมผัสที่อ่อนนุ่มเพิ่มเติม วิธีการนี้สามารถช่วยลดการสัมผัสพื้นผิวและเครื่องหมายการจัดการสำหรับผลิตภัณฑ์ที่มีลักษณะหรือความไวต่อการสัมผัสสูงกว่า

รักษาแนวทางปฏิบัติในการจัดการที่สะอาด

ประสิทธิภาพของบรรจุภัณฑ์ขึ้นอยู่กับสิ่งที่เกิดขึ้นหลังการผลิตและระหว่างการผลิต การจัดเก็บที่สะอาด แนวทางปฏิบัติในการบรรทุกที่มีการควบคุม และขั้นตอนการจัดการที่เหมาะสมสามารถช่วยรักษาสภาพของถาดตามที่ต้องการก่อนที่จะถึงส่วนประกอบ

พิจารณาใช้ซ้ำ

ถาดที่ใช้ซ้ำได้อาจต้องผ่านการจัดการหลายรอบ เมื่อการนำกลับมาใช้ใหม่เป็นส่วนหนึ่งของระบบบรรจุภัณฑ์ การออกแบบควรคำนึงถึงความล้า การทำความสะอาดซ้ำ การซ้อน และการบรรจุซ้ำ PP สามารถเป็นประโยชน์ในการใช้งานที่คุณลักษณะเหล่านั้นสอดคล้องกับประสิทธิภาพทางไฟฟ้าและทางกลที่ต้องการ

การจัดการคุณภาพตาม ISO สามารถจัดเตรียมกรอบการทำงานที่มีโครงสร้างสำหรับการควบคุมกระบวนการ ในขณะที่การทดสอบของบุคคลที่สามที่เกี่ยวข้องสามารถใช้เพื่อประเมินวัสดุหรือคุณลักษณะของผลิตภัณฑ์ที่เกี่ยวข้องตามความต้องการของลูกค้า

ข้อมูลใดบ้างที่จำเป็นสำหรับการพัฒนาแบบกำหนดเอง?

ถาดแบบกำหนดเองทำงานได้ดีที่สุดเมื่อการออกแบบบรรจุภัณฑ์เริ่มต้นด้วยข้อมูลที่ชัดเจนเกี่ยวกับผลิตภัณฑ์และกระบวนการจัดการ ยิ่งอินพุตสมบูรณ์มากเท่าไร การระบุรูปทรงของโพรง ทิศทางของวัสดุ ช่วงความต้านทาน และโครงสร้างถาดโดยรวมก็จะยิ่งง่ายขึ้นเท่านั้น

1. กำหนดผลิตภัณฑ์ระบุขนาดของผลิตภัณฑ์ รูปร่างโดยรวม ส่วนที่ยื่นออกมาวิกฤต และพื้นที่ใดๆ ที่ควรปราศจากการสัมผัส
2. กำหนดสภาพแวดล้อมการจัดการอธิบายว่าถาดนี้ใช้สำหรับการจัดเก็บ การขนย้ายด้วยตนเอง การหมุนเวียนสายการผลิต การตรวจสอบ การซ้อน หรือการขนส่ง
3. กำหนดข้อกำหนด ESDระบุช่วงความต้านทานพื้นผิวที่ต้องการหรือข้อกำหนดบรรจุภัณฑ์ที่เกี่ยวข้องสำหรับส่วนประกอบ
4. กำหนดขนาดถาดระบุความยาว ความกว้าง ความสูงโดยรวมที่ต้องการ และข้อจำกัดใดๆ ที่กำหนดโดยคอนเทนเนอร์ขนส่งหรืออุปกรณ์การผลิต
5. กำหนดโครงสร้างช่องกำหนดจำนวนโพรง ความลึกของโพรง ระยะห่าง การวางแนว และทิศทางการโหลดผลิตภัณฑ์
6. กำหนดฟังก์ชันเพิ่มเติมระบุข้อกำหนดในการซ้อน การซ้อน การกันกระแทก คุณลักษณะการวางตำแหน่ง ช่องเปิด ฉลาก หรือโลโก้ หากมี
7. ตรวจสอบทิศทางของวัสดุเปรียบเทียบ PP, PET และ PS กับข้อกำหนดทางไฟฟ้า เครื่องกล อุณหภูมิ และรูปลักษณ์ของการใช้งาน

ภาพวาดและข้อมูลมิติ

แบบเขียนทางวิศวกรรมสามารถให้ข้อมูลที่แม่นยำเกี่ยวกับขนาดที่สำคัญ ความคลาดเคลื่อน และส่วนต่อประสานส่วนประกอบ ข้อมูลจำเพาะด้านมิติยังมีประโยชน์เมื่อผลิตภัณฑ์มีรูปทรงที่ค่อนข้างง่าย

ข้อมูลผลิตภัณฑ์ทางกายภาพ

ผลิตภัณฑ์ทางกายภาพสามารถช่วยชี้แจงรูปร่างที่ผิดปกติ พื้นผิวสัมผัสจริง การเปลี่ยนความสูง และส่วนประกอบที่ยื่นออกมาซึ่งอาจอธิบายได้ยากผ่านขนาดพื้นฐานเพียงอย่างเดียว เป้าหมายคือการทำความเข้าใจซองบรรจุภัณฑ์จริงก่อนที่จะสรุปการออกแบบช่อง

อุปกรณ์บรรจุภัณฑ์และโลจิสติกส์

ถาดควรได้รับการออกแบบให้สามารถเคลื่อนผ่านโรงงานได้ ขนาดตู้คอนเทนเนอร์ ความสูงในการซ้อน ความลึกของการวางซ้อน ระยะห่างของสายพานลำเลียง และการเข้าถึงของผู้ปฏิบัติงาน ล้วนส่งผลต่อรูปร่างขั้นสุดท้ายได้

ข้อมูลจำเพาะของโครงการจึงควรอธิบายการเดินทางที่สมบูรณ์ของถาด ตั้งแต่การบรรทุกจนถึงการจัดเก็บและการโอนสายการผลิตไปจนถึงขั้นตอนการบรรจุหรือการขนส่งขั้นสุดท้าย มุมมองที่กว้างขึ้นนี้ช่วยป้องกันไม่ให้การออกแบบช่องแก้ปัญหาเพียงขั้นตอนเดียวของกระบวนการ

สิ่งที่ควรตรวจสอบก่อนจัดส่ง?

ควรตรวจสอบถาดอิเล็กทรอนิกส์ที่เสร็จแล้วจากทั้งมุมมองทางไฟฟ้าและทางกายภาพ ถาดสามารถตอบสนองขนาดที่ต้องการได้ในขณะที่ไม่สามารถรักษาคุณลักษณะความต้านทานที่ต้องการได้ เช่นเดียวกับที่สามารถตอบสนองช่วงความต้านทานในขณะที่มีปัญหาเกี่ยวกับโพรงหรือการเรียงซ้อน

การตรวจสอบทางไฟฟ้า

สามารถตรวจสอบช่วงความต้านทานพื้นผิวที่ระบุได้ด้วยอุปกรณ์ทดสอบความต้านทานที่เหมาะสม การตรวจสอบควรดำเนินการตามวิธีการทดสอบและข้อกำหนดบรรจุภัณฑ์ที่เกี่ยวข้อง

การตรวจสอบมิติ

ขนาดที่สำคัญควรวัดตามข้อกำหนดการออกแบบที่ตกลงกันไว้ ควรให้ความสนใจเป็นพิเศษกับความลึกของโพรง ตำแหน่งของโพรง ขอบเขตของถาด และคุณลักษณะใดๆ ที่เชื่อมต่อโดยตรงกับส่วนประกอบหรืออุปกรณ์การจัดการภายนอก

การตรวจสอบความสะอาด

ถาดที่เสร็จแล้วควรได้รับการตรวจสอบการปนเปื้อนและเศษวัสดุที่มองเห็นได้ สิ่งนี้เกี่ยวข้องโดยเฉพาะกับบรรจุภัณฑ์อิเล็กทรอนิกส์ซึ่งความสะอาดอาจส่งผลต่อสภาพแวดล้อมในการจัดการ

ความสม่ำเสมอในการผลิต

การจัดการคุณภาพควรครอบคลุมถึงการป้อนวัสดุ เงื่อนไขการขึ้นรูป การตัดขอบ การตรวจสอบ และการจัดการผลิตภัณฑ์สำเร็จรูป กระบวนการที่ทำซ้ำได้มีความสำคัญเนื่องจากทั้งคุณสมบัติทางไฟฟ้าและทางกายภาพของถาดจำเป็นต้องมีความสม่ำเสมอตลอดการผลิต

ในกรณีที่จำเป็น วัตถุดิบและผลิตภัณฑ์สำเร็จรูปสามารถผ่านการทดสอบโดยบุคคลที่สามที่เกี่ยวข้องได้ ควรกำหนดขอบเขตการทดสอบที่แม่นยำตามข้อกำหนดทางเทคนิคของลูกค้าและการใช้งานทางอิเล็กทรอนิกส์ที่ต้องการ

สำหรับมุมมองที่กว้างขึ้นเกี่ยวกับความสามารถในการบรรจุภัณฑ์ที่ขึ้นรูปด้วยความร้อนแบบกำหนดเอง โปรดไปที่บรรจุภัณฑ์เทอร์โมพลาสติกป้องกันไฟฟ้าสถิตและเปรียบเทียบวัสดุที่ต้องการ ช่วงความต้านทาน โครงสร้างถาด และเงื่อนไขการใช้งาน ก่อนที่จะสรุปข้อกำหนดบรรจุภัณฑ์
